空腹钢桁架有限元分析（三）

刘浩,2010年9月30日

     为了考察结构节点处应力与位移变化情况，建立了空腹钢桁架节点细部模型，该模型节点处由SOLID95单元模拟，节点内有隔板，其余桁架部分由BEAM189单元模拟，模型如下图所示，该梁受力及边界条件与前文相同

     结合上述模型，运用SOLID95单元单独建立了该节点的有限元模型如下图所示，在边界型心处施加位移荷载，并通过建立MPC刚性区域的方法，将节点位移传递到模型边界截面上，从而模拟节点的受力状态。同时，施加Y轴正向的重力加速度，模拟节点的重力行为。

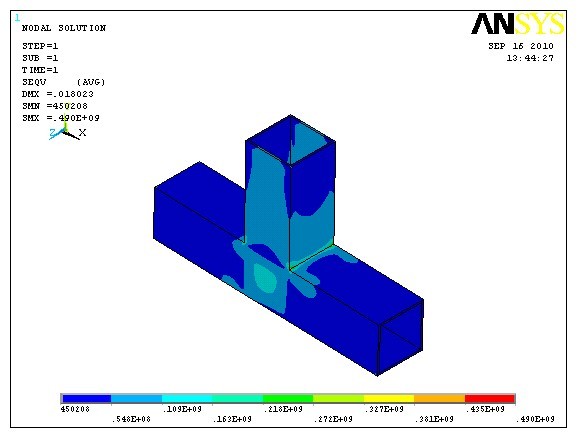

     该图显示了整体模型中由SOLID95单元建立的节点，从Mises等效应力云图可以看出，节点大部分区域（蓝色）处应力为0.45MPa，越靠近拐点处应力越大，在节点处出现了应力集中的情况，最大应力达到490MPa。此节点中大部分区域应力值正常，基本符合理论计算结果，但是在腹杆和下弦杆件相交的直角部位出现应力集中，个别点出现应力奇异，与真实节点该处的应力状态不符，故不宜用此方法在截面相交处进行应力分析



    详细内容详见以下链接：20100930-刘浩-ANSYS应用-空腹钢桁架梁(三).pdf
