简支梁有限元结构静力分析

刘浩,2010年8月17日



 0 前言

     本文利用ANSYS软件中BEAM系列单元建立简支梁有限元模型，对其进行静力分析与模态分析，来比较建模时不同单元类型的选择和网格划分精细程度不同所带来的不同结果，以便了解和认识ANSYS对于分析结果准确性的影响。

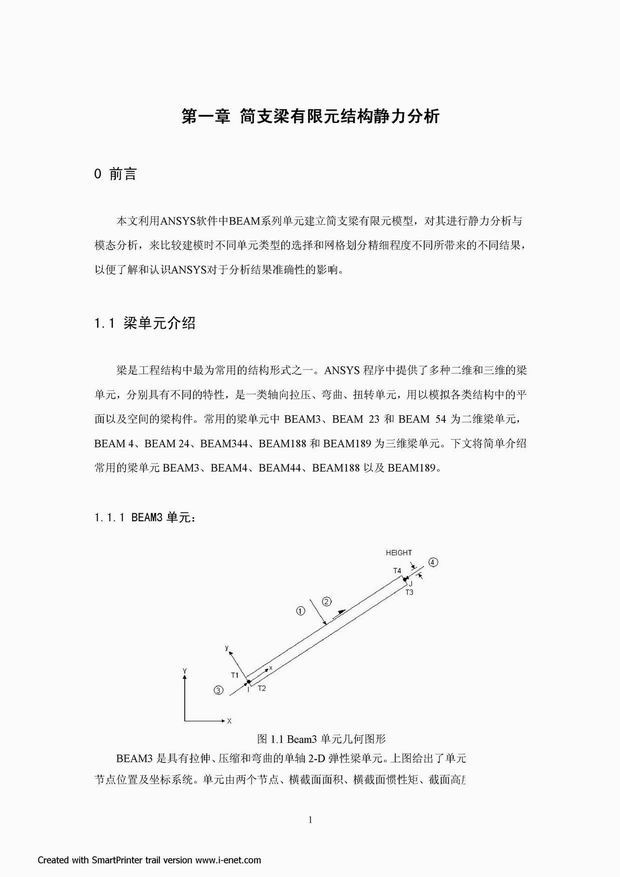

1.1 梁单元介绍

     梁是工程结构中最为常用的结构形式之一。ANSYS程序中提供了多种二维和三维的梁单元，分别具有不同的特性，是一类轴向拉压、弯曲、扭转单元，用以模拟各类结构中的平面以及空间的梁构件。常用的梁单元中BEAM3、BEAM 23和BEAM 54为二维梁单元，BEAM 4、BEAM 24、BEAM344、BEAM188和BEAM189为三维梁单元。下文将简单介绍常用的梁单元BEAM3、BEAM4、BEAM44、BEAM188以及BEAM189。

     详细内容详见以下链接：20100930-刘浩 -ANSYS应用-简支梁分析.pdf
